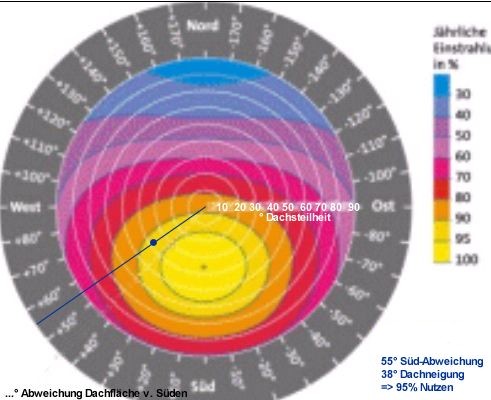

Beispiel:
- Haus hat eine Abweichung von Süden von 55°
nach Westen.
- Die Dachneigung ist 39° (relativ ideal)
- Ziehen Sie einen Strich vom Zentrum zu 55.
- Die hellen Kreislinien sind Grade der Dachsteilheit
- Setzen Sie einen Punkt auf die Linie bei der
entsprechenden Steilheit
Resultat: Im Farbsegment rechts sehen sie den Wirkungsgrad in Prozenten: Bei unserm Beispiel : gut im dunkelgelben Bereich = 95%
